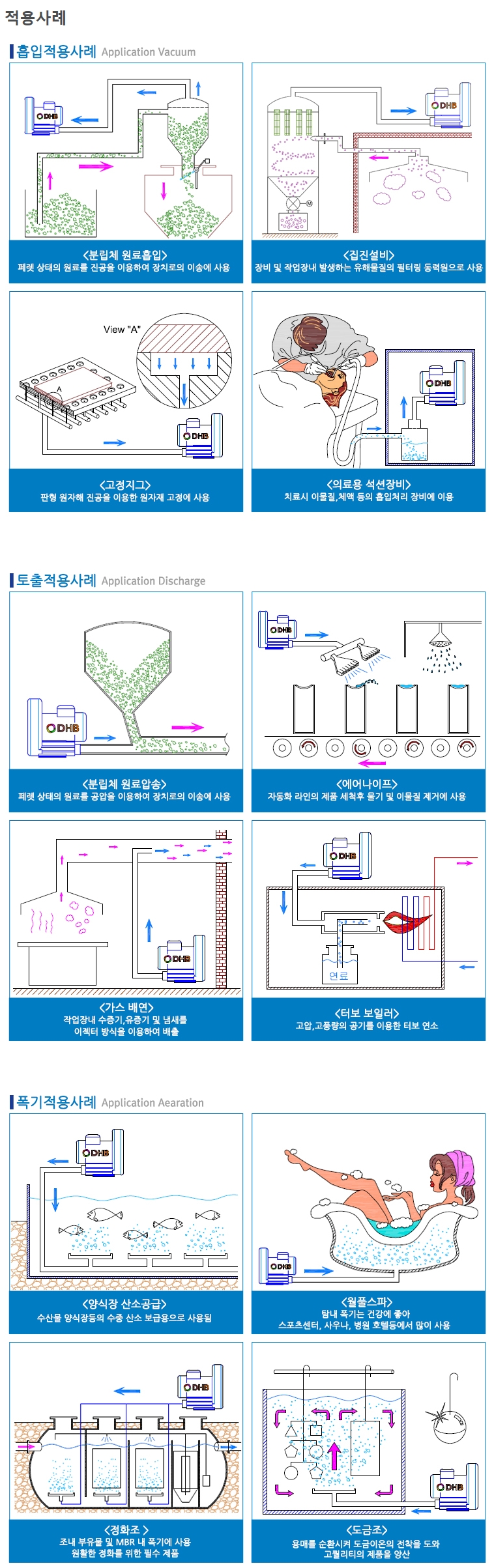

적용사례및특성(토출,흡입)

  • 전화문의
제조사 HRB
원산지 한국
배송비 주문시 결제

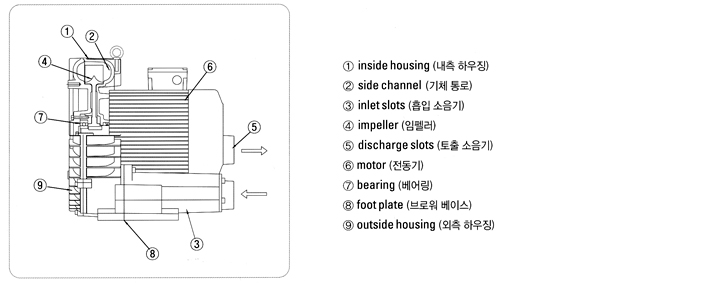

  •  구조 및 주요명칭





     동작원리




    링브로워는 전동기가 고속회전 하면서 ③inlet slots(흡입소음기)로 유입된 기체는 ④impeller(임펠러)에서 발생한 원심력에 의하여 압력이 상승하면서 ②side channel(기체통로)을 지나면서 ①,⑨housing(하우징)에 눌려 임펠러의 날개차 사이에서 와류운동에 의한 높은 풍압을 발생시켜 ⑤discharge slots(토출소음기)를 통과하는 강한 흡입압과 토출압을 선택적으로 사용할 수 있는 송풍기로 임펠러의 구성에 따라 double stage (2단형)으로 구분된다.






     특징




    - toube blower(터보 브로워)보다 7~8배의 높은압이 발생한다.
    - 오일 사용이 없어 공기가 깨끗하다.
    - 설치가 용이하고 유지 및 보수비가 적어 경제적이다.
    - 사용 전동기는 50Hz/60Hz겸용 전동기를 부착하였다.






     용도




    - 정화조, 폐수처리장, 양식장 등의 산소공급용
    - 자동직기, 편직기, 방적기계등의 섬유기계산업
    - 프레스, 연삭기 등 공작기계의 삭분 제거용
    - 포장기 및 반송용 장치설비
    - 입자 이송 및 반송을 위한 식품 기계
    - 치과의료용, 병원용 Air 베드등 의료기계산업
    - 염화비닐, 폴리에틸렌 원료 이송용 프라스틱 기계산업
    - 도금액보존 및 고품질 도금용의 도금기계산업
    - 분말이송, 곡물이송, 호퍼내 기층형성용 플렌트산업기계
    - 각종 공해장소의 환기 및 배출장치용 집진설비






     설치 및 배관




    1) 설치
    - 브로워는 설치전 형식 및 사용조건에 적합한 사양의 제품인가를 "부표1"에서 확인한다.

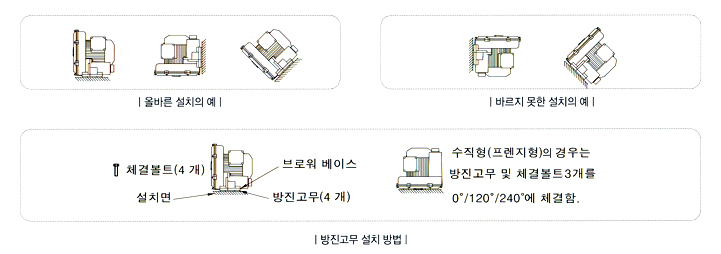

    - 제품 설치시는 가능한 수평으로 설치하고 부득이 경사면 또는 수직으로 설치할 경우에는 "그림1"과 같이 임펠러 방향이  아래쪽을 향하도록 한다. 이때 진동방지를 위하여 베이스와 설치면 사이에 방진고무를 넣고 볼트로 브로워를 고정 하십시오.


    2) 배관
    - 설치 할 때는 흡입구와 토출구 방향을 정확히 확인하고 토출구 배관은 마찰에 의한 압력 손실을 염두에 두어 토출구 지름보다 한단계 "큰"구경의 배관재를 사용 하는 것이 좋습니다.

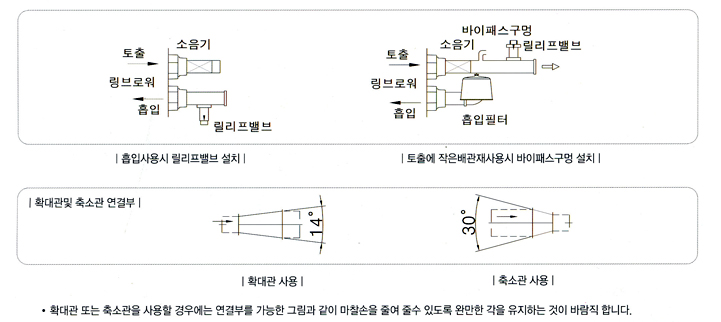

    - 사용 압력이 정격치 이상의 고압에서 사용할 경우에는 "그림2"와 같이 바이패스(Bypass)밸브를 설치 사용하십시오.
    - 릴리프 밸브(Rellief Valve)를 연결하여 사용시는 밸브의 작동 방향을 반드시 확인 하십시오.





    주의사항




    1) 설치시 주의사항
    - 브로워는 중량물 이므로 운반중 또는 설치시 손, 발등의 신체부위가 끼이지 않도록 안전사고 예방에 유의 하십시오.
    - 브로워는 통풍이 잘되고 주위가 청결한 옥내에 설치 하십시오.
    - 주 배관 연결시 무리한 힘을 가할 경우 토출구 본체의 파손 염려가 있으므로 적당한 힘을 가하여 조여 주십시오.
       (배관의 수평 또는 수직각을 유지하는 것은 브로워의 수명에 직접적인 영향을 미치게 되므로 고무 후렉시블 호스
        (Flexible House)를 사용하여 브로워가 정상적인 운전이 될 수 있도록하여 주십시오.).
    - P.V.C관을 사용할 경우에는 토출구로부터 1m이상 금속관을 직선으로 배관후에 P.V.C관을 연결 사용하십시오.
    - 흡입 필터와 토출소음기를 사용하여 이물질의 흡입 방지와 소음을 감소시켜 사용 하십시오.
    - 전원부의 결선은 입력 전압과 일치 하는가를 반드시 확인하고, 단자대 고정볼트는 견고히 조여 주십시오.
    - 누전 등에 의한 안전사고 예방을 위하여 브로워는 반드시 접지를 하여 사용 하십시오.
    - 제품의 효율적인 운전을 위하여 가능한 2대를(병렬) 설치하여 1~2시간 간격으로 교체운전 하는 것이 바람직 합니다.

    2) 사용시 주의사항
    - 브로워는 주위 온도40℃ 습도 80%이하인 곳에서 사용 하십시오.
    - 링브로워의 특성상 가동 후 30분 정도 경과시 외피의 온도가 최대 120℃까지 상슬 할 수 있으므로 고온에 유의하십시오.
      (특히 브로워의 케이싱부 및 토출구 등 안전 표시부에 주의하여 주십시오.
    - 알카리, 산등 부식성 액체나 가스 사용에 불가피한 경우에는 흡입필터를 보완하여 분진의 흡입량을 최소화시켜 주십시오.
    - 미세분진 발생 장소에서의 사용이 불가피한 경우에는 흡입필터를 보완하여 분진의 흡입량을 최소화 시켜 주십시오.
      (이때 필터의 면적을 여유있게 하여 브로워가 과부하 운전이 안되도록하고, 필터는 수시로 이물질을 제거하십시오.)
    - 베어링은 정상 운전시 수명이 약20,000시간 정도되나, 소음, 과열발생시는 브로워를 점검하고 베어링은 교체하십시오.
      (베어링은 베어링내 그리스는 일반제품과 다르므로 교환시 당사 기술팀에 문의하십시오.)
    - 오일씰(Oil Seal), 소음재, 가스켓 등은 소모품이므로 그리스 보퉁 또는 베어링 교체시 함께 교체하십시오.




    구분

    낮은전압 결선

    높은전압Y 결선

    3상 1단 링브로워

    220~254V

    380~440V

    3상 2단 링 브로워




    여기서 KJB3-5500이상의 1단 및 2단 브로워는 모터 기동시 많은 기동전류로 인한 전압 강하등이 발생 할 수 있으므로 브로워의 안전 운전을 위하여 Y-△기동 스위치를 사용 하십시오.
